旋流沉砂池除砂机

用途：

      除砂机主要用于城镇污水处理厂旋流沉砂池，该设备利用水力旋流，是一种理想的除砂设备。

结构及工作原理：

      旋流沉砂池采用锥底圆形池，在池内设有桨叶分离机，在污水从池的切向入流，回旋270°后(按俯视顺时针向)，从排放渠排出，利用进水的一定流速作为动力，沿圆形沉砂池的内壁作切线运动，形成旋流，同时通过桨叶搅拌，使液体旋流和轴向涡流，从而加速污水中砂粒沉降，让水中有机物与砂粒有效地分离，同时还利用越靠中心水流断面越小，水流速度加快，底部水流速度向心递增的原理，将池底的沉砂以螺旋状轨迹向中心砂斗移动。有机物在池中心部向上升起，并随出水水流一并排出，底部沉砂经提升装置提升，进入砂水分离器进行砂水分离后，污水则回流至格栅井内。

型号说明：

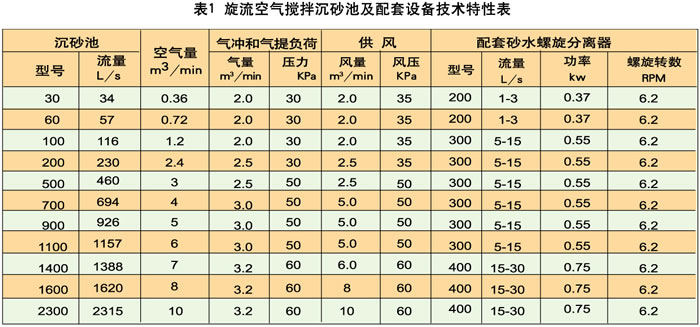

技术参数和安装尺寸表：

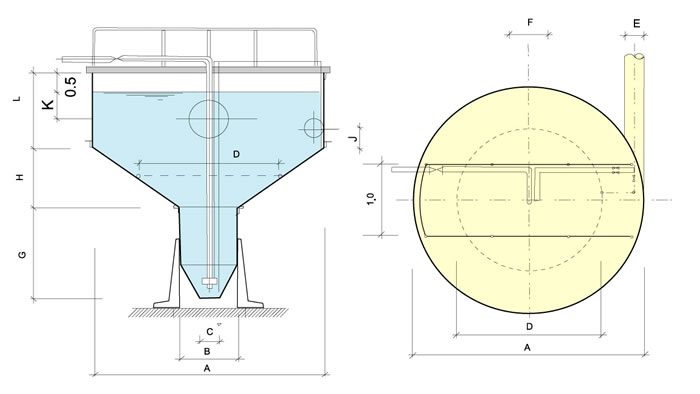

外形安装尺寸图：
